流量计的参数设置方法

文章出处:未知 浏览次数:发表时间:2018-10-05
       很多小伙伴在购买时会问到关于调节参数的问题,实际上我们每台流量计在出厂之前都会根据客户提供的参数和要求再来标定一次,到客户手里的时候就可以直接安装使用了,当然,比如在之后的使用过程中如果需要重新设置某些参数的时候,小伙伴们也可以试着自己设置一下哦,下边我详细的介绍一下参数设置的方法,干货来啦。

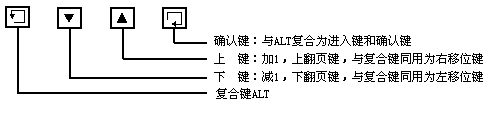

       首先先熟悉一下操作面板,看下图


       进入正题啦
流量计按键使用方法:
仪表有两个运行状态:自动测量状态
参数设置状态
仪表上电时,自动进入测量状态。在自动测量状态下,仪表自动完成各测量功能并显示相应的测量数据。在参数设置状态下,用户使用四个面板键,完成仪表参数设置。
1.键功能
1.1自动测量状态下键功能
下键:循环选择屏幕下行显示内容;
上键:循环选择屏幕上行显示内容;
复合键+确认键:进入参数设置状态;
确认键:返回自动测量状态。
测量状态下,LCD显示器对比度的调节:小液晶是通过“复合键+上键”或“复合键+下键”按数秒钟;大液晶是通过调节大液晶背面的电位器来实现。
1.2参数设置状态下键功能
下键:光标处数字减1;
上键:光标处数字加1
复合键+下键:光标左移;
复合键+上键:光标右移;
确认键:进入/退出子菜单;
确认键:在任意状态下,连续按下两秒钟,返回自动测量状态。
注:1、使用“复合键”时,应先按下复合键在同时按住“上键”或“下键”。
2、在参数设置状态下,3分钟内没有按键操作,仪表自动返回测量状态。
3、流量零点修正的流向选择,可将光标移至最左面的“+”或“-”下,用“上键”或“下键”切换使之与实际流向相反。
4、流量的单位选择,可将光标移至“流量量程设置”菜单的原显示的流量单位下,然后用“上键”或“下键”切换使之符合需要。
2.参数设置功能键操作
要进行仪表参数设定或修改,必须使仪表从测量状态进入参数设置状态。在测量状态下,按“复合键+确认键”出现状态转换密码(0000),根据保密级别,按厂提供的密码(7206)对应修改。在按“复合键+确认键”后,则进入需要的参数设置状态。
2.1参数设置菜单
转换器共有24个参数,使用仪表时,用户应根据具体情况设置各参数一览表如下:
参数设置一览表:
参数编号 参数文字 设置方式 密码级别 参数范围
1 语言 选择 2 中文、英文
2 仪表通讯地址 置数 2 0~99
3 仪表通讯速度 选择 2 600~14400
4 测量管道口径 选择 2 3~3000
5 仪表量程设置 置数 2 0~99999
6 测量阻尼时间 选择 2 0~100
7 流量方向择项 选择 2 正、反
8 流量零点修正 置数 2 ±0.000
9 小信号切除点 置数 2 0~99%
10 允许切除显示 选择 2 允许/禁止
11 流量积算单位 选择 2 0.00001L~1m3
12 电流输出类型 选择 2 0~10mA/4~20mA
13 脉冲输出方式 选择 2 频率/脉冲
14 脉冲单位当量 选择 2 0.00001L~1m3
15 频率输出范围 选择 2 1~5000HZ
16 空管报警允许 选择 2 允许/禁止
17 空管报警阀值 置数 2 999.9%
18 空管量程修正 置数 2 0.0000~3.9999
19 上限报警允许 选择 2 允许/禁止
20 上限报警数值 置数 2 000.0~199.9%
21 下限报警允许 选择 2 允许/禁止
22 下限报警数值 置数 2 000.0~199.9%
23 积算总量清零 密码 3 00000~39999
24 清积算量密码 置数 4 00000~39999
3.自诊断信息与故障处理:
智能化转换器具有自诊断功能。除了电源和硬件电路故障外,一般应用中出现的故障均能正确给出报警信息。这些信息在显示器右上方提出“!”惊叹号。在测量状态下,通过下键翻页,显示出故障内容如下:

故障处理:
1) 仪表无显示
a) 检查电源是否接通;
b) 检查电源保险丝是否完好;
c) 检查供电电压是否符合要求;
d) 检查显示器对比度调节是否能够调节,并且调节是否合适;
e) 如果上述前3项a)、b)、c)都正常,则第d)项显示器对比度调节不能够调节请将转换器交生产厂维修。
2) 励磁报警
a) 励磁接线EX1和EX2是否开路;
b) 传感器励磁线圈总电阻是否小于150欧姆
c) 如果a、b两项都正常,则转换器有故障
3) 空管报警
a) 测量流体是否充满传感器测量管;
用导线将转换器信号输入端子SIG1、SIG2和SIGGND三点短路,此时如果“空管报警”提示取消,说明转换器正常,有可能是被测流体导电率低或空管阀值及
a) 空管量程设置错误;
b) 检查信号连线是否正确;
c) 检查传感器电极是否正常;a.使流量为零,观察显示电导比应小于100%b.在有流量的情况下,分别测量端子SIG1和SIG2对SIGGND的电阻应小于5千欧(对介质为水测量值,最好用指针万用表测量,并可看到测量过程充放电现象)。
    e) 用万用表测量DS1和DS2之间的直流电压应小于1V,否则说明传感器电极被污染,应给予清洗。
1) 上限报警
上限报警提示出输出电流和输出频率(或脉冲)都超限。将流量量程改大可以撤消上限报警。
2) 下限报警
下限报警提示出输出电流和输出频率(或脉冲)都超限。将流量量程改小可以撤消下限报警。

        大家都看明白了吗,没有也没关系,可以看第二遍第三遍嘛,实在不行可以拨打电话15966912023,有专业的小哥哥给电话指导哦,欢迎骚扰!

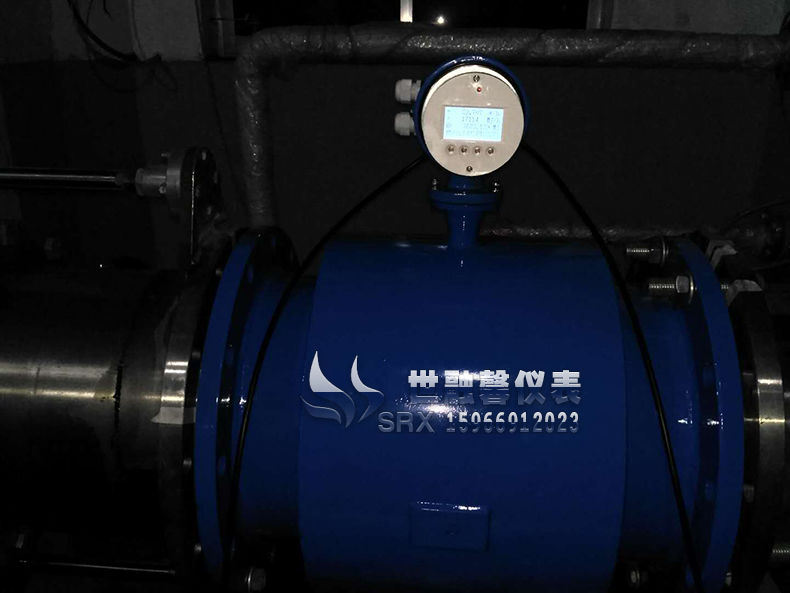

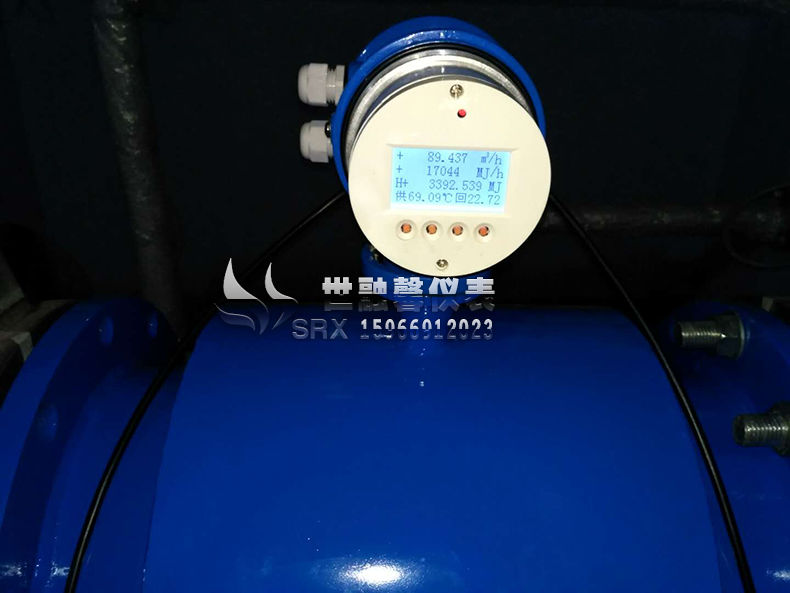

        最后配上一张世融馨公司高端大气上档次且接地气的现场标定图:
