热式气体质量流量计

  • 热式气体质量流量计主要测量:空气、热风、煤气、高炉煤气等气体。 优点:精度高,安装方便,测量量程比宽1:100。
  • 咨询热线:0532-80934020
  • 产品详情




热式气体质量流量计产品概述

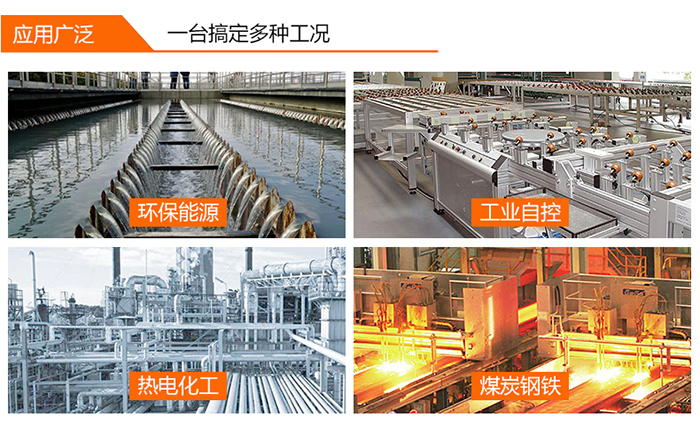

   热式气体质量流量计,基于热传导技术原理设计,结合牛顿热力学定律,通过测量管道中介质通过探头时带走的热量,直接测量质量流量或标况流量。可广泛应用于各种气体的质量流量和标况流量测量,无需温压补偿。产品测量方式采用恒功率设计具有测量下限极低,量程比宽,测量精度高,安装简便等特点。产品广泛应用于压缩空气,瓦斯抽采,天然气测量,曝气测量,排放气体监控,过程气体控制等众多领域。
 插入式热式气体质量流量计产品特点:

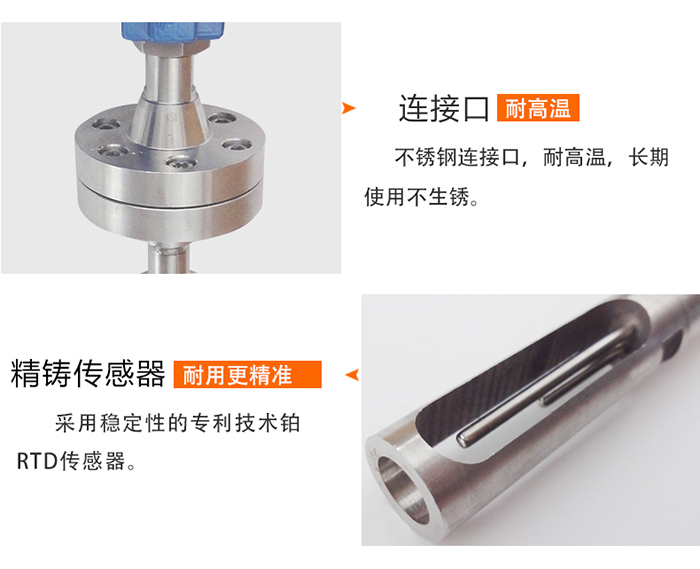

• 采用稳定性极高的专利技术铂RTD传感器
• 采用享有专有技术”平衡结构封装”,介质温度自补偿
• 专有算法,可实现高线性、高重复性、高精度
• 量程比宽1000:1,可据用户要求可拓展
• 可实现大管径小流量测量,最小流量可测低至零,分辨率0.001m/s
• 无可动部件、振动影响可忽略
• 直管段要求不高1-2D
• 与介质的温度、压力无关
• 专有高温算法,介质温度可达+510℃,
• 采用高湿算法,实现高精度测量
• 对流量信号键入12点动态修正,内置10点修正
• 在线动态校正电流/电压输出
• 对粉尘等小颗粒不敏感
• 在线不断流装卸,维护方便

2、插入式热式气体质量流量计结构形式:

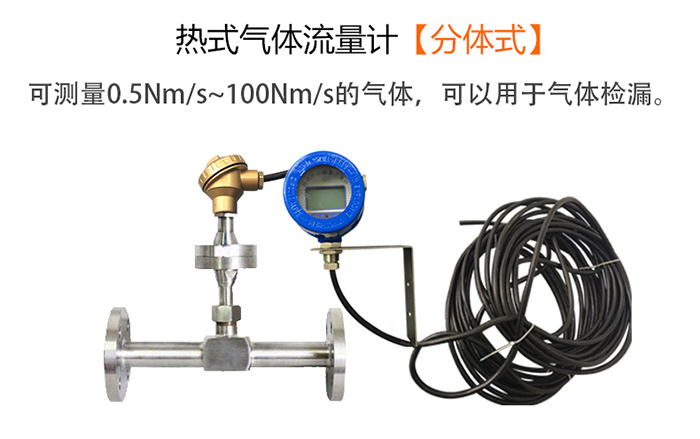

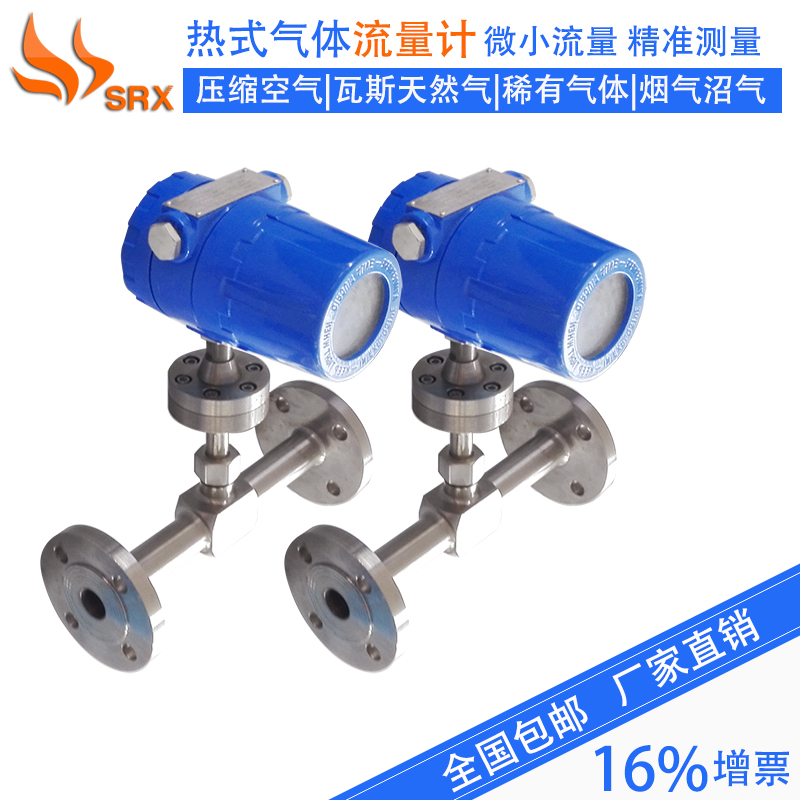

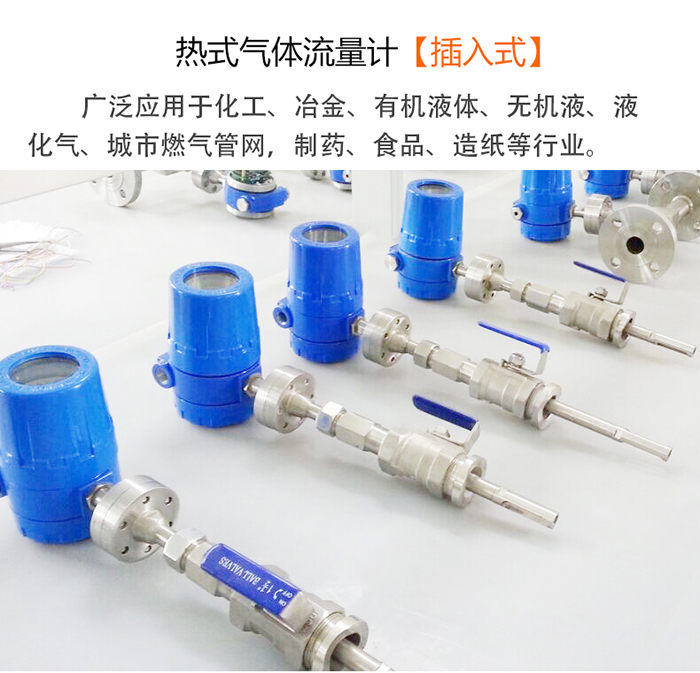

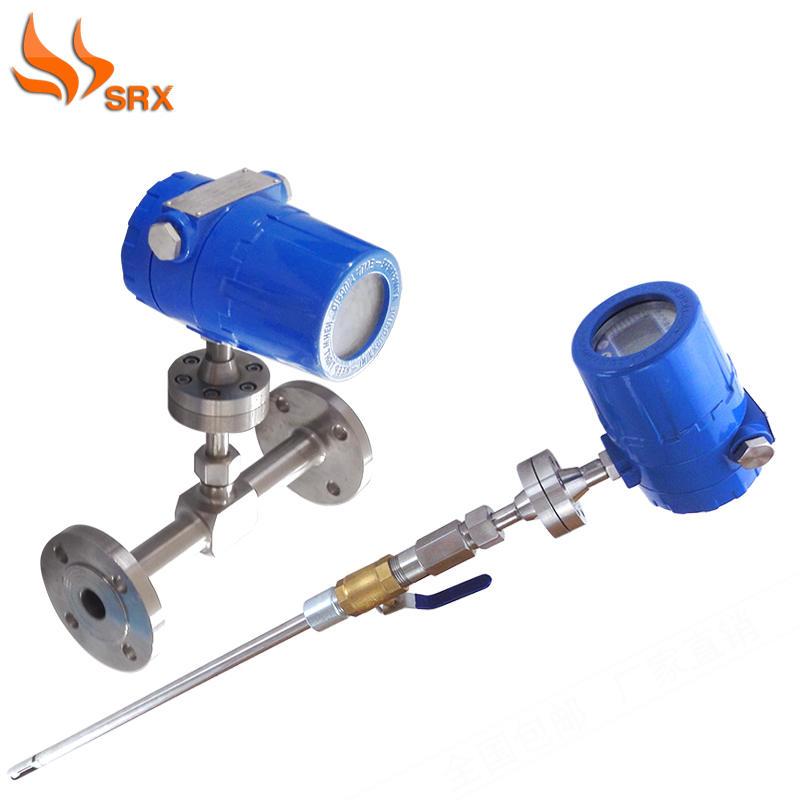

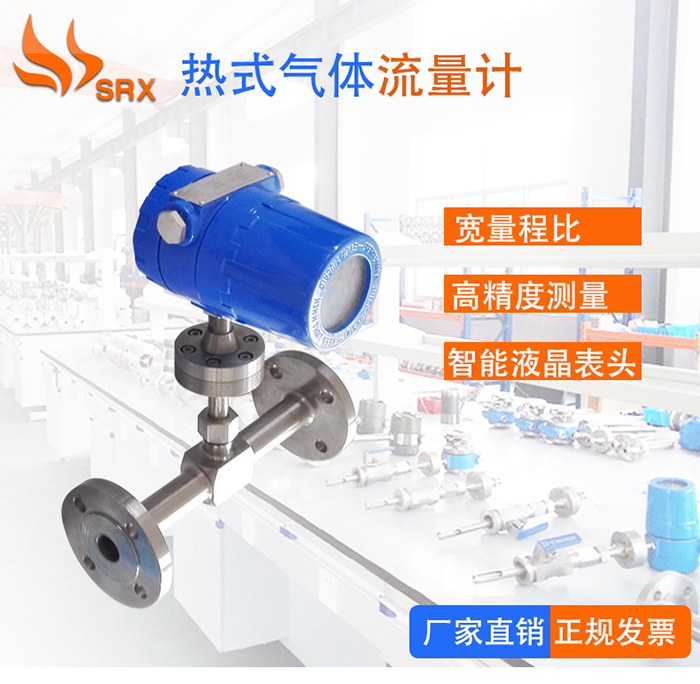

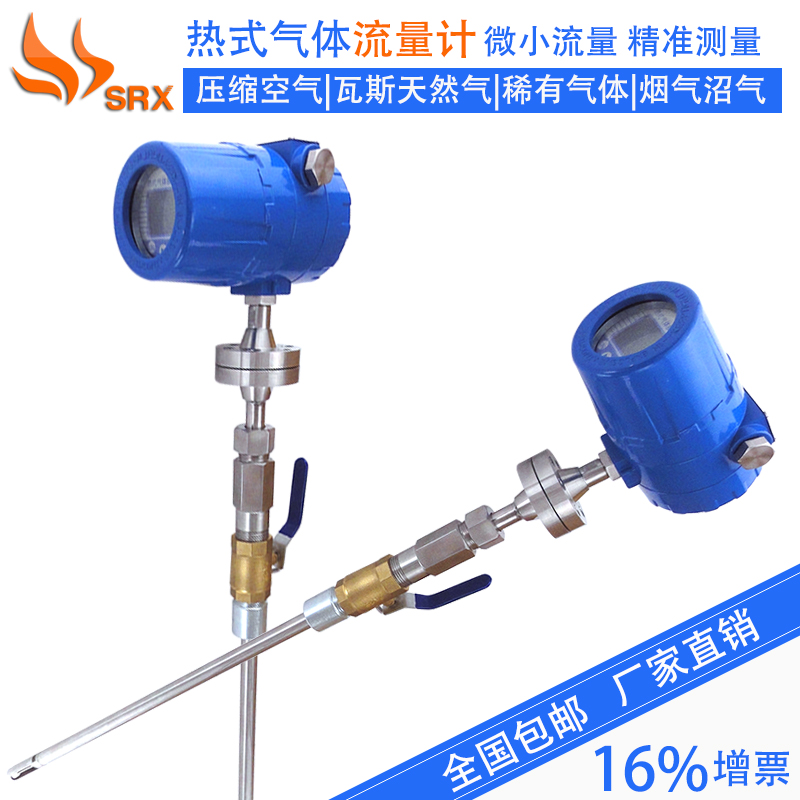

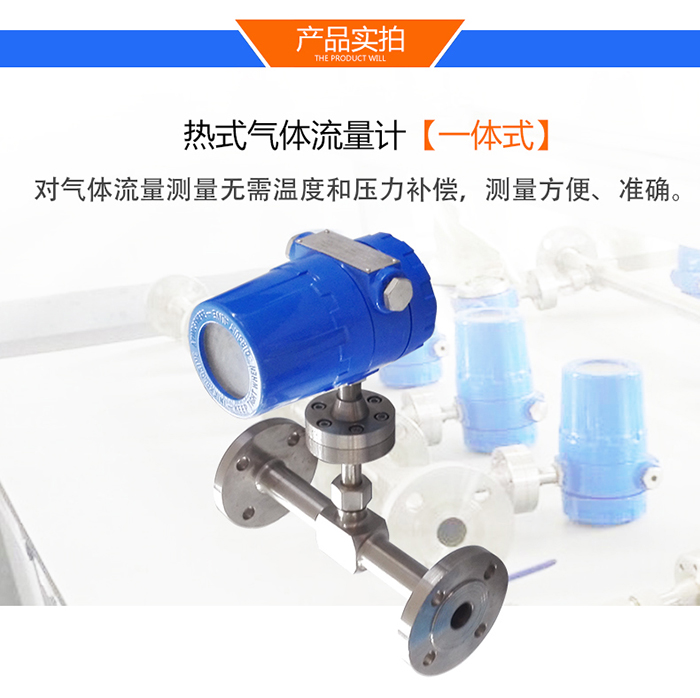

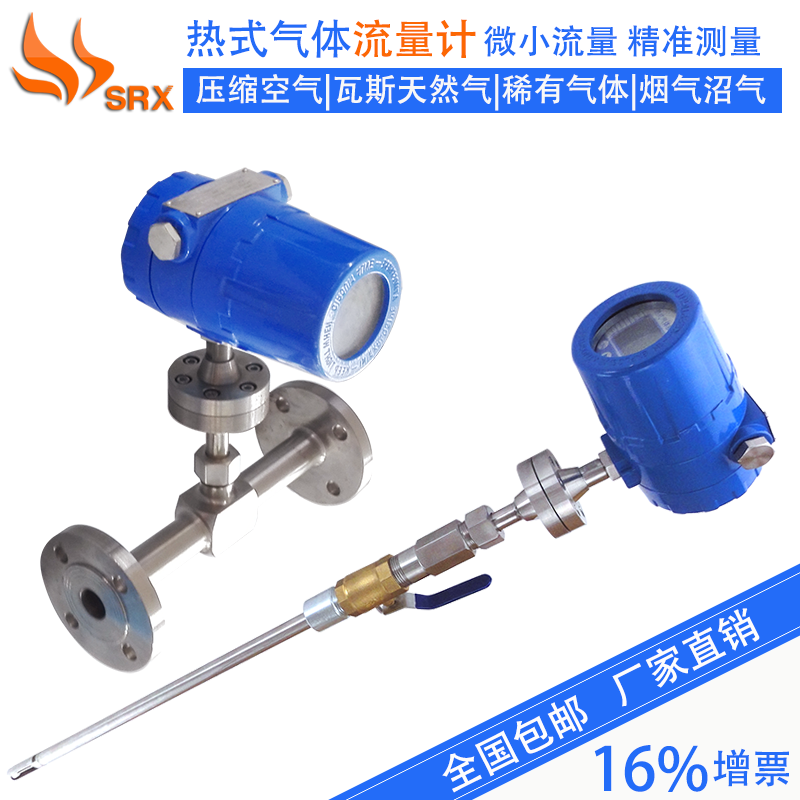

          插入式气体质量流量计                                     管道式热式气体质量流量计

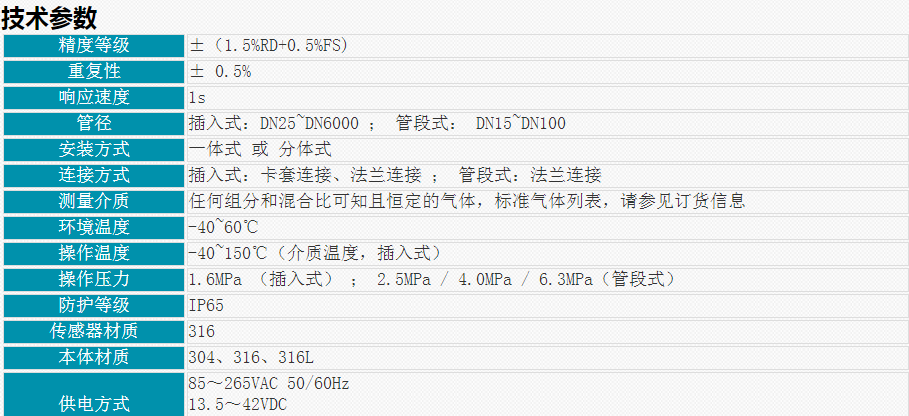

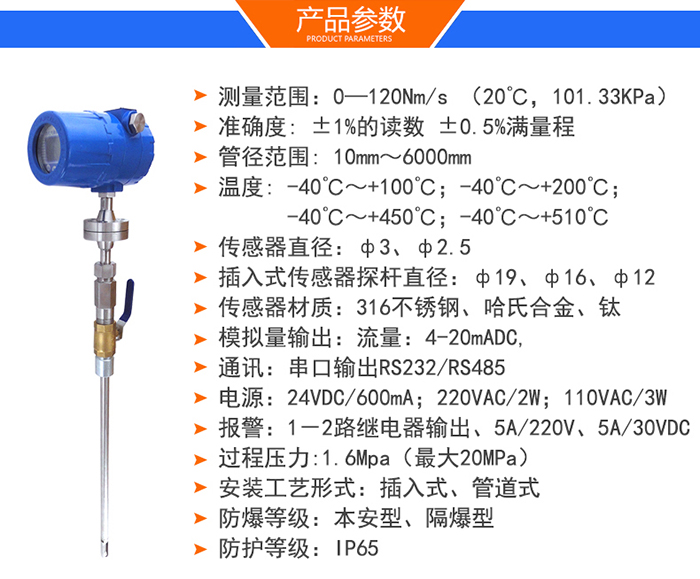

3、插入式热式气体质量流量计性能指标:

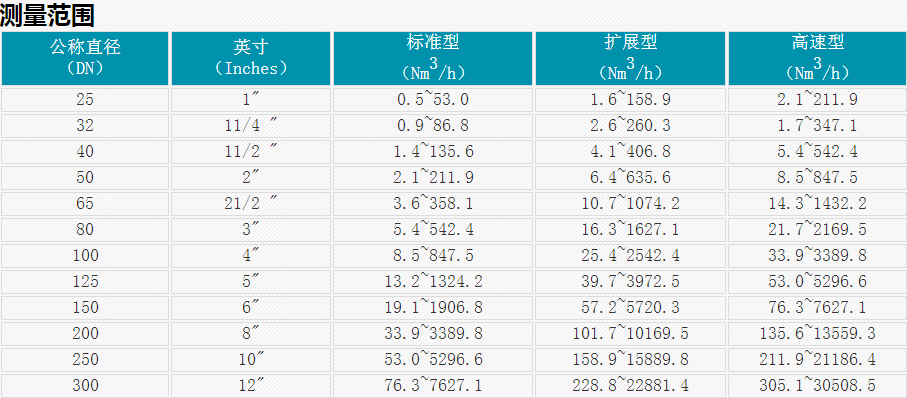

• 测量范围:0—120Nm/s (20℃,101.33KPa)
• 准确度: ±1%的读数 ±0.5%满量程
• 量程比:通常100:1(取决于标定流量的范围)
• 管径范围: 10mm~6000mm
• 应用范围: 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体
• 环境温度范围: -40℃~+85℃(无显示); -30℃~+70℃(有显示); 湿度小于90%RH
• 介质温度范围: -40℃~+100℃;-40℃~+200℃; -40℃~+450℃;-40℃~+510℃
• 传感器直径:ф3、ф2.5
• 插入式传感器探杆直径:ф19(标准)、ф16、ф12
• 传感器材质:316不锈钢、哈氏合金、钛
• 探杆材质(保护套): 316不锈钢(标准)、哈氏合金
• 双向测量介质流量
• 模拟量输出:流量:4-20mADC, 温度:4-20mADC, 最大负载:1000Ω
• 累积脉冲量输出
• 键入12段非线性修正,内置10段非线性修正
• 通讯:串口输出RS232/RS485
• 供电电源:24VDC/600mA;220VAC/2W;110VAC/3W
• 报警:1-2路继电器输出、5A/220V、5A/30VDC、键入设定??
• 大屏幕LCD显示:七位瞬时流量,八位累积流量
• 过程压力:1.6Mpa(最大20MPa)
• 安装工艺形式:插入式(卡套、卡套+球阀、法兰连接),管道式(法兰、螺纹连接)
• 防爆等级:本安型(iaⅡCT5)、隔爆型(ExdⅡCT4)
• 防护等级:IP65
