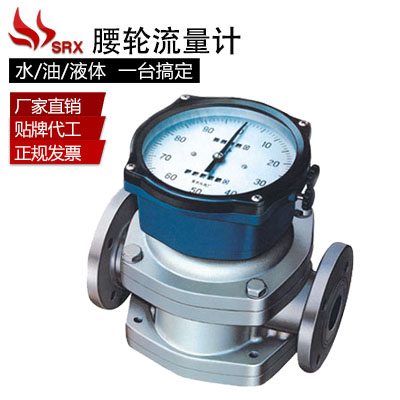

腰轮流量计

  • 一、腰轮流量计用途: SRXLL型 腰轮流量计 是一种容积式流量测量仪表,用来连续测量管道中流过的液体的体积流量。该流量计的两个(或四个)摆线型腰轮与壳体形成计量腔,精确的间隙
  • 咨询热线:0532-80934020
推荐产品
  • 产品详情


一、腰轮流量计用途:



    SRXLL型腰轮流量计是一种容积式流量测量仪表,用来连续测量管道中流过的液体的体积流量。该流量计的两个(或四个)摆线型腰轮与壳体形成计量腔,精确的间隙设计和先进的制造工艺保证了极高的计算准确度,基本误差可达±a2%。流量计采用双转子结构、震动噪音小,且适用介质粘度范围广,互换性强,,一泛应用于石油、化工、化学、环保、食品及电子等工业部门。流量汁可就地指示累积流量,亦可配置防爆发讯器远距离测量。



二、腰轮流量计工作原理:


    流量计由传感器、调整机构、计数器和防爆发讯器等构成,当被测液体流经流晕汁时,流体的压力使进口间形成一个差压,而推动腰轮旋转,两根腰轮轴上同定一对驱动齿轮,使两个腰轮交换驱动旋转,随着腰轮的转动,液体经计量室不断排出,流量计腰轮每转一圈,排出的液体体积是恒定的,即派出量正比于转数,通过密封轴调整机构将转数传递到计数器,就可以计量出体积流量,可将转数变为脉冲信号远传


三、腰轮流量计使用环境条件及工作条件:


   A、环境温度:-20~50℃

   B、相对温度:45%~85%

   C、大气压力:86~106kpa

   D、外壳防护等级:IP65

   E、工作场所应无剧烈震动

   F、远传防爆型周围应无地磁场以外的强电磁干扰


    工作条件


   A、被测流体温度范围:-20~100℃(高温可定制定制)

   B、被测流体粘度范围:0.6~150mDa s(特定可扩至500mpa.s)

   C、工作压力(MPa):0.6、1.0、1.6、2.5、4.0a

   D、供电电源:12V.DC±5%

   E、在流量计入口前面,必须装有过滤器。

   F、介质粘度(mPa.s):0.6~150



四、腰轮流量计型号及选型


精度等级

±0.5%

±0.2%



介质粘度mpa.s

3.0~150

3.0~150



型号

公称通径
mm

公称压力
MPa

介质温度

压力损失
MPa

流量范围m3/h

备注

SRXLL15

15

1.6
2.5
4.0
6.3



-20~+100

≤0.12

0.25~2.5

0.5~2.5



SRXLL25

25

0.6~6

1.2~6

SRXLL40

40

1.6~16

3.2~16

SRXLL50

50

2.5~25

5~25

SRXLL80

80

6~60

12~60

SRXLL100

100

10~120

20~120

SRXLL150

150

25~250

50~250

SRXLL200

200

30~300

60~300

SRXLL250

250

80~800

160~800

SRXLL300

300

100~1000

200~1000


五、腰轮流量计流量范围:


基本误差限

±0.5%

±0.2%

粘度mpa.s

>3.0~150

>0.6~3.0

>3.0~150

>0.6~3.0

公称通径DN mm

流量范围m3/h

15

0.25~2.5

0.5~2.5

0.5~2.5

0.6~2.2

25

0.6~6.0

1.2~6.0

1.2~6.0

1.5~5.5

40

1.6~16

3.2~16

3.2~1.6

4~14.4

50

2.5~25

5~25

5~25

6.3~22.5

80

6~60

12~60

12~60

15~54

100

10~100

20~100

20~100

25~90

150

25~250

50~250

50~250

63~225

200

30~300

60~300

60~300

75~270

250

80~800

160~800

160~800

200~720

300

100~1000

200~1000

200~1000

250~900
