蒸汽计量表

  • 蒸汽计量表是用来测量蒸汽流量的一种仪表,蒸汽又分为饱和蒸汽和过热蒸汽,计量蒸汽我们要能满足蒸汽的高温,一般常规的230C以下的,高温的有250C以上的。在这里面我们介绍的这
  • 咨询热线:0532-80934020
  • 产品详情

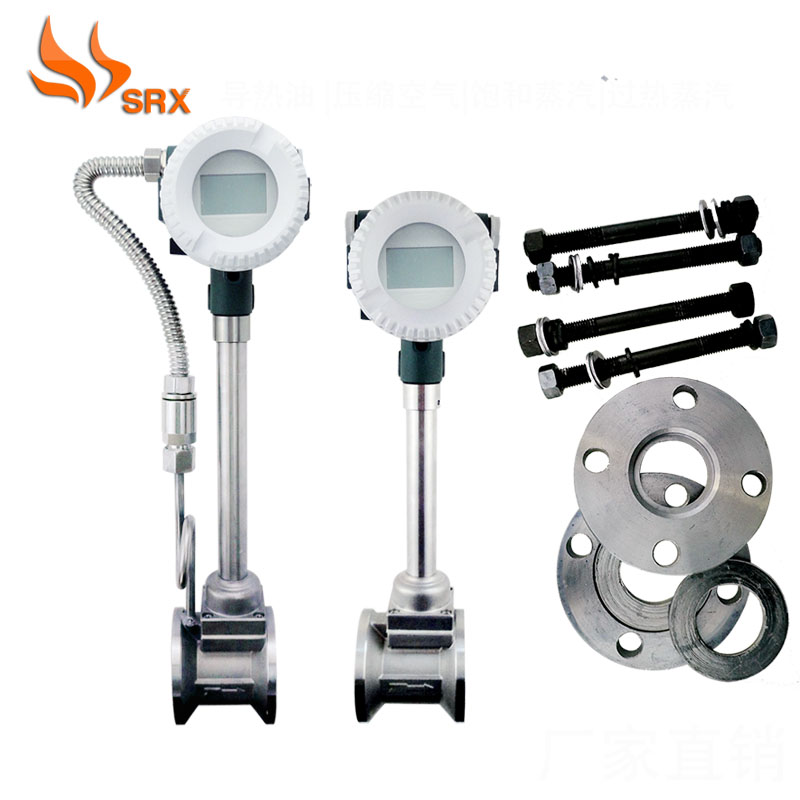

蒸汽计量表是用来测量蒸汽流量的一种仪表,蒸汽又分为饱和蒸汽和过热蒸汽,计量蒸汽我们要能满足蒸汽的高温,一般常规的230°C以下的,高温的有250°C以上的。在这里面我们介绍的这种蒸汽计量表就能很好的满足这些功能,下面我们从口径大小,流量范围等多个角度来介绍这款蒸汽计量表。还有图片供参考。
蒸汽计量表技术参数



执行标准

 涡街流量计 (JJG1029-2007)

仪表口径(mm)

 15、20、25、32 、40、50、65、80、100、125、150、200、250、300

公称压力(Mpa)

 1.6Mpa、2.5Mpa 、4.0Mpa(其他可订制)

精度等级

 液体: ±1%
气体或蒸汽: ±1.5%、±1%

量程比

 1:10;1:15; 1:20

传感器材质

 304不锈钢、316 (L)不锈钢等

使用条件

 介质温度:-40℃ ~+250℃、-40℃~+320℃
 环境温度:-20℃ ~+60℃
 相对湿度:5%~ 95%
 大气压力:86Kpa ~106 Kpa

信号输出功能

 脉冲信号、4~ 20mA信号

通讯输出功能

 RS485通讯输出、 HART协议等

工作电源

  • <span font-size:18px;"="" style="font-size: 18px;">   外电源 :34VDC±15%,纹波≤±5%,适用于4~20mA输出、脉                 冲输出、RS485通讯输出等
       内电源 :1组3.1V10AH锂电池,电池电压在2.0V~3.0V时均可正                 常工作

信号线接口

 基本型:豪斯曼 接头或自带三芯线缆;防爆型:内螺纹M20×1.5

防爆等级

 ExiaIICT5或 ExdIIBT6

防护等级

 IP65或更高(可 订制)








蒸汽计量表流量范围见表


仪表口径
(mm)

液体测量范围
(m3/h)

气体测量范围
(m3/h)

连接方式

耐压等级
(Mpa)

DN15

1.2-6.2

5-25

法兰夹装/法兰 连接

2.5/1.6

DN20

1.5-10

8-50

法兰夹装/法兰 连接

2.5/1.6

DN25

1.6-16

10-70

法兰夹装/法兰 连接

2.5/1.6

DN32

1.9-19

15-150

法兰夹装/法兰 连接

2.5/1.6

DN40

2.5-26

22-220

法兰夹装/法兰 连接

2.5/1.6

DN50

3.5-38

36-320

法兰夹装/法兰 连接

2.5/1.6

DN65

6.2-65

50-480

法兰夹装/法兰 连接

2.5/1.6

DN80

10-100

70-640

法兰夹装/法兰 连接

2.5/1.6

DN100

15-150

130-1100

法兰夹装/法兰 连接

2.5/1.6

DN125

25-250

200-1700

法兰夹装/法兰 连接

1.6/1.6

DN150

36-380

280-2240

法兰夹装/法兰 连接

1.6/1.6

DN200

62-650

580-4960

法兰夹装/法兰 连接

1.6/1.6

DN250

140-1400

970-8000

法兰夹装/法兰 连接

1.6/1.6

DN300

200-2000

1380- 11000

法兰夹装/法兰 连接

1.6/1.6


内部结构的介绍:
(1)表体:由测量管道与三角柱(漩涡发生体)组成,当被测流体在测量管道内流经三角柱时产生涡街。
 (2)传感器(又称检测杆或探头):检测流体在管道内流经三角柱时所产生的涡街频率。
 (3)支撑杆:将本体与转换器连接起来,并起到保护传感器的作用。对高温型涡街流量计还具有散热功能。
 (4)转换器:是将从传感器产生的电荷变量转换为流量输出信号,包括脉冲信号4 -20mA模拟信号和数字信号等
